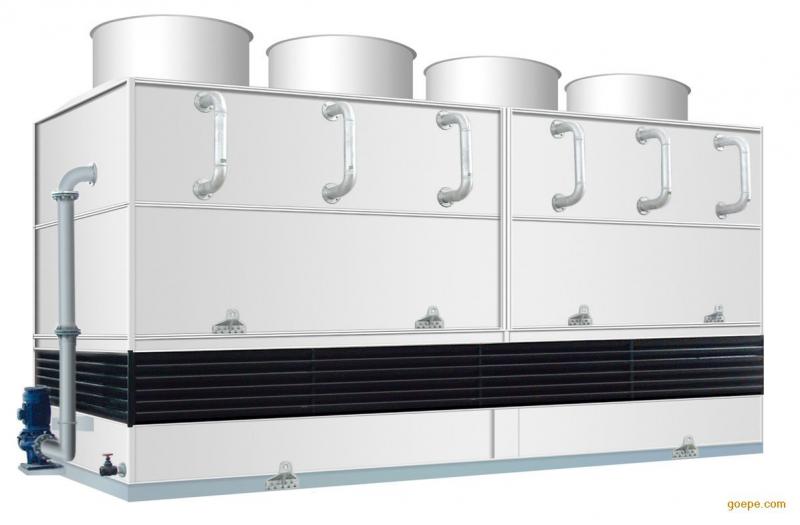

逆流式蒸发式冷凝器内设有：喷淋水装置、蛇形冷凝盘管、、除水器、底部设集水盘。箱体外部设循环水泵、电子水处理仪、冷凝盘管顶部装有轴流通风机。工作运行时，冷却水由水泵送至冷凝盘管上面的喷嘴，均匀地喷淋在冷凝盘管的外表面，形成很薄的一层水膜。经过轴流通风机的引风，空气由箱体下部侧面进入设备内部（由于空气是由箱体下部进入，顶部出来。空气流和喷淋水的方向相反，所以称为逆流式）。强化了空气流动，形成箱内负压，促使水的蒸发温度降低，促进水膜蒸发，强化了冷凝盘管的放热。高温制冷剂蒸汽从蛇形冷凝盘管的上部集管进入，被管外的冷却水冷凝的液体从冷凝盘管下部集管流出。水吸收了制冷剂的热量以后，一部分蒸发变成水蒸气被轴流通风机吸走排入大气，没有被蒸发的冷却水和引进的新风换热后滴落在下部的集水盘内，供水泵循环使用。

主要应用场合：

1、各类氟利昂制冷系统

2、氨制冷系统

3、碳氢类制冷系统

4、其它制冷剂或物料的冷凝

南方地区推荐使用顺流型蒸发式冷凝器，北方地区使用逆流型蒸发式冷凝器
